Bottom Entry Mixer vs Side Entry Mixer: Which One Should You Choose?
Perbandingan Cepat: Mixer Masuk Bawah vs Mixer Masuk Samping
A mixer entri bawah umumnya merupakan pilihan yang lebih kuat ketika suatu proses memerlukan pencampuran yang lembut dan geseran rendah dalam wadah berukuran kecil hingga sedang, terutama jika desain higienis dan bahan mudah dibersihkan, seperti pemrosesan produk susu, formulasi kosmetik, dan batch bioteknologi. Mixer entri samping biasanya lebih cocok untuk tangki penyimpanan besar dan bejana cair curah, di mana unit dipasang melalui dinding samping tangki dekat bagian bawah untuk menjaga padatan tetap tersuspensi dan mencampur volume besar tanpa membuka atap tangki. Pilihan yang tepat bergantung pada ukuran tangki, viskositas produk, persyaratan kebersihan, dan cara kapal diakses untuk diservis.
Sebelum membahas lebih dalam detail desain, berikut adalah ringkasan singkat kapan setiap konfigurasi cenderung masuk akal dalam pengoperasian pabrik sehari-hari.
- Pilih sebuah mixer entri bawah untuk cairan dengan viskositas rendah hingga sedang dalam bejana yang perlu sering dibersihkan atau ditangani secara sanitasi.
- Pilih sebuah side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Pertimbangkan ruang lantai tangki, ruang kepala, dan akses pemeliharaan segel sebelum menyelesaikan konfigurasi mana pun.
- Kedua konfigurasi tersebut dapat membantu menjaga padatan tetap tersuspensi, namun impeler dan sudut pemasangan yang ideal bergantung pada batch dan geometri tangki tertentu.

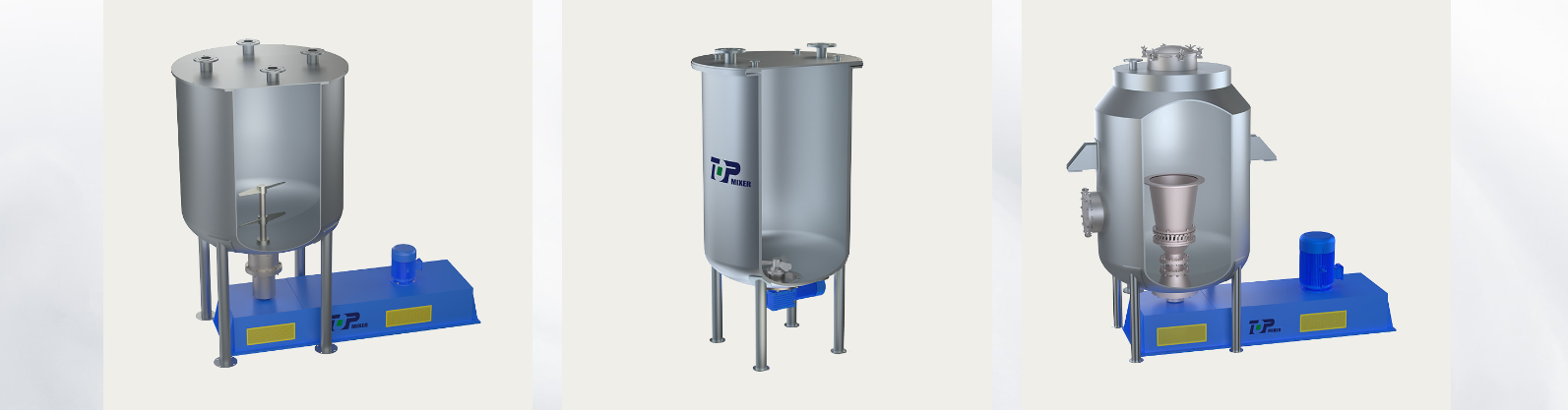

Apa Itu Mixer Entri Bawah ( Mixer Umpan Bawah ) dan Bagaimana Cara Kerjanya
A mixer entri bawah , terkadang disebut agitator entri bawah atau mixer yang dipasang di bawah, dipasang melalui lantai tangki, bukan melalui penutup atas atau dinding samping. Rakitan motor dan segel mekanis diposisikan di bawah atau langsung di lantai tangki, terhubung ke poros yang relatif pendek yang memanjang ke dalam bejana tempat impeler berputar di dekat dasar. Karena panjang poros lebih pendek dibandingkan pengaturan entri atas pada umumnya, konfigurasi mixer entri bawah cenderung mengurangi beban tekuk dan getaran pada poros dan bantalan selama pengoperasian berkelanjutan.
Karena impeler menarik dan mengedarkan material langsung ke atas dari lantai tangki, beberapa insinyur proses juga menyebut peralatan ini sebagai a mixer umpan bawah , karena tindakan pencampuran secara efektif mengumpankan dan mendistribusikan kembali bets dari dasar bejana ke arah permukaan. Dalam operasi kontinyu atau semi kontinyu, konfigurasi agitator yang dipasang di bagian bawah menjaga impeller tetap dekat dengan dasar kapal, sehingga mendukung pencampuran yang konsisten di dekat dasar tangki di mana sedimentasi paling mungkin terjadi.
Komponen Mixer Masuk Bawah yang Khas
- motorik penggerak langsung atau motor pengurang gigi dipasang di bawah lantai tangki
- Rumah segel mekanis pada titik di mana poros menembus tangki
- Poros penggerak pendek yang menghubungkan motor ke impeler
- Impeler geser rendah dirancang untuk pencampuran lembut atau suspensi padatan ringan
- Flensa pemasangan yang mengamankan rakitan ke lantai tangki
Susunan yang kompak ini merupakan alasan umum a mixer entri bawah dipilih untuk fasilitas yang ruang lantai di sekitar tangki terbatas dan rakitan penggerak tinggi yang dipasang di atas tidak praktis.

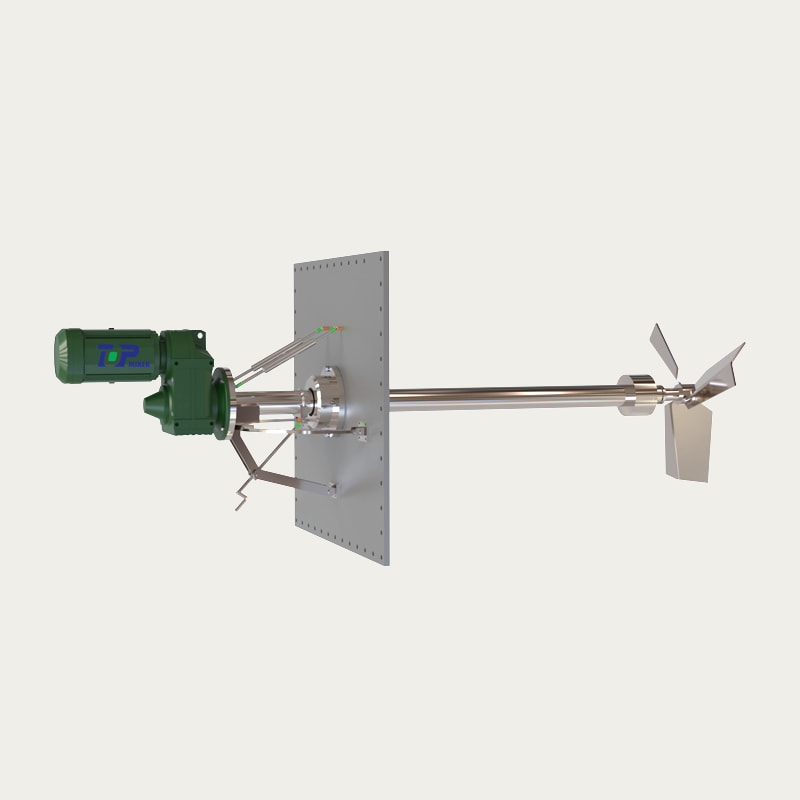

Apa Itu Mixer Entri Samping
Mixer masuk samping dipasang melalui dinding samping tangki, biasanya ditempatkan di dekat sepertiga bagian bawah bejana dan sedikit miring ke bawah sehingga impeler mengarahkan aliran melintasi lantai tangki dan naik sepanjang dinding seberangnya. Konfigurasi ini menghindari kebutuhan untuk menembus atap atau lantai tangki, yang merupakan salah satu alasan mixer masuk samping banyak digunakan pada tangki penyimpanan dan pencampuran besar dimana penutup atas mungkin sudah ditempati oleh alat kelengkapan, pengukur, atau lubang akses lainnya.
Karena unit penggerak berada di luar tangki pada dinding samping, akses perawatan untuk motor dan seal biasanya dapat dilakukan tanpa menguras bejana sepenuhnya, yang merupakan keuntungan praktis untuk tangki yang sangat besar dimana pengurasan memakan waktu lama. Mixer entri samping umumnya dikaitkan dengan aplikasi penyimpanan massal seperti tangki bahan kimia besar, bak air limbah, dan wadah bervolume tinggi lainnya daripada tangki batch kecil atau tangki pemrosesan sanitasi.
Aplikasi Mixer Entri Samping yang Khas
- Tangki penyimpanan berdiameter besar memerlukan pencampuran massal
- Tangki yang atapnya tidak mudah diakses untuk penggerak masuk atas
- Aplikasi yang tujuan utamanya adalah mencegah sedimentasi pada area lantai tangki yang besar
- Kapal yang lebih mengutamakan akses pemeliharaan eksternal ke unit penggerak
Mixer Entri Bawah vs Mixer Entri Samping: Tabel Perbandingan Fitur
Tabel di bawah ini merangkum karakteristik khas setiap konfigurasi. Spesifikasi sebenarnya bervariasi berdasarkan desain tangki, persyaratan batch, dan produsen yang memasok peralatan.
| Fitur | Mixer Masuk Bawah | Mixer Masuk Samping |
|---|---|---|
| Lokasi Pemasangan | Melalui lantai tangki | Melalui dinding samping, bersudut dekat bagian bawah |
| Panjang Poros Khas | Pendek | Pendek to medium |
| Tingkat Geser Khas | Rendah | Rendah to medium |
| Ukuran Tangki Umum | Kapal berukuran kecil hingga menengah | Tangki penyimpanan berukuran besar hingga sangat besar |
| Akses Pembersihan | Seringkali lugas, mendukung sistem tertutup | Dapat diakses dari luar dinding tangki |
| Industri Khas | Produk susu, kosmetik, bioteknologi, tangki kimia tertentu | Penyimpanan massal, tangki kimia dan pengolahan air yang besar |
| Kisaran Viskositas Khas | Rendah to medium viscosity | Rendah to medium viscosity, large volume |
Karakteristik Kinerja Dibandingkan
Di luar lokasi pemasangan fisik, kedua konfigurasi tersebut cenderung berbeda dalam hal kinerjanya dibandingkan dengan beberapa pertimbangan proses praktis. Bagan di bawah menyajikan perbandingan relatif dan ilustratif antara empat faktor yang umum dibahas: kontrol geser, kemudahan pembersihan, kesesuaian untuk tangki besar, dan efisiensi tapak secara keseluruhan.
Mixer bagian bawah cenderung memiliki skor yang baik dalam hal kontrol geser dan kemudahan pembersihan, yang merupakan salah satu alasan mengapa mixer ini disukai untuk formulasi yang halus, sanitasi, atau sensitif terhadap geser. Mixer entri samping cenderung mendapat skor lebih baik pada kesesuaian tangki besar, karena pemasangan di dinding samping mendukung pencampuran massal pada diameter tangki besar tanpa memerlukan rakitan tinggi yang dipasang di atas.
Struktur Mixer Entri Bawah Dijelaskan
Ilustrasi di bawah menguraikan tata letak struktural umum dari instalasi mixer masuk bawah, menunjukkan bagaimana motor, segel, poros, dan impeler berhubungan dengan lantai tangki.
Membaca Tata Letak Mixer Entri Bawah
Dalam tata letak ini, motor berada di bawah tangki, dihubungkan dengan poros penggerak pendek yang melewati segel mekanis di lantai tangki. Flensa pemasangan mengamankan seluruh rakitan ke bejana, dan impeler berputar tepat di dalam tangki dekat alas, mengedarkan cairan proses ke atas melalui batch. Struktur yang berpasangan erat ini merupakan ciri khas dari a mixer entri bawah dan merupakan salah satu alasan mengapa peralatan ini cenderung memerlukan ruang kepala vertikal yang lebih sedikit dibandingkan alternatif entri atas.
Dimana Mixer Masuk Bawah dan Mixer Masuk Samping Digunakan
Mixer bottom entry sering muncul di industri yang menghargai desain higienis, tindakan pencampuran yang lembut, dan ukuran yang ringkas. Sebaliknya, mixer entri samping lebih erat kaitannya dengan penyimpanan massal bervolume besar dan kebutuhan pencampuran. Bagan kolom di bawah mengilustrasikan pola penggunaan umum dan tidak persis di seluruh sektor umum.
Itu mixer entri bawah for chemical tanks adalah pilihan praktis dalam bejana pencampuran, netralisasi, dan reaksi yang mengutamakan pencampuran lembut dan akses yang dipasang di lantai menyederhanakan perawatan rutin. Demikian pula, a mixer entri bawah for storage tanks sering dipilih ketika luas lantai terbatas dan akses atas ke kapal dibatasi oleh pipa, platform, atau peralatan tetap lainnya. Sementara itu, konfigurasi sisi masuk tetap umum dalam pengolahan air yang sangat besar dan tangki penyimpanan bahan kimia curah dimana prioritasnya adalah menjaga volume besar cairan tercampur secara merata.
Pertimbangan Viskositas, Suspensi Padatan, dan Ukuran Batch
Ukuran tangki dan viskositas produk adalah dua faktor paling praktis ketika membandingkan a mixer entri bawah dengan mixer entri samping. Bagan garis di bawah menunjukkan tren umum tentang bagaimana kesesuaian cenderung berubah seiring bertambahnya ukuran tangki, berdasarkan pola rekayasa proses yang umum.
Secara umum, mixer entri bawah cenderung tetap cocok karena ukuran tangki berubah dari kecil menjadi sedang, sedangkan mixer entri samping menjadi semakin praktis karena diameter tangki bertambah sangat besar, terutama karena pemasangan di dinding samping menghindari kebutuhan akan rakitan penggerak yang tinggi dan menyederhanakan akses pemeliharaan eksternal pada kapal berukuran besar.
Perbandingan Multi-Faktor
Itu radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
Secara keseluruhan, perbandingan ini menunjukkan bahwa a mixer entri bawah cenderung unggul dalam hal kontrol geser, kemudahan pembersihan, dan kesesuaian proses sanitasi, sedangkan side entry mixer cenderung unggul dalam kesesuaian volume besar. Tidak ada konfigurasi yang secara universal lebih baik dalam setiap faktor, itulah sebabnya mencocokkan jenis mixer dengan tangki dan proses tertentu merupakan pendekatan praktis.
Perbedaan Pembersihan dan Perawatan
Perencanaan pemeliharaan rutin sering kali sangat bergantung pada lokasi penggerak dan segel mixer terhadap tangki dan luas lantai di sekitarnya.
- Mixer entri bawah menempatkan segel di lantai tangki, yang dapat mendukung pengoperasian sistem tertutup dan mengurangi kemungkinan paparan produk selama siklus pembersihan rutin.
- Mixer entri samping menempatkan segel di dinding samping tangki, memungkinkan teknisi untuk memperbaiki penggerak dan segel dari luar tangki tanpa perlu mengakses area di bawah kapal.
- Instalasi mixer entri bawah sering kali mendapat manfaat dari lubang pemeliharaan kecil atau ruang lantai yang dapat diakses di bawah tangki untuk menyervis motor dan rumah segel.
- Pemasangan mixer masuk samping biasanya memerlukan ruang kosong di sepanjang dinding samping tangki, bukan di bawah bejana, sehingga dapat menyederhanakan perencanaan tata letak di beberapa fasilitas.
Kedua konfigurasi tersebut dapat dirancang dengan segel mekanis yang mendukung interval servis yang relatif lama, meskipun jadwal perawatan sebenarnya bergantung pada produk yang diproses, suhu pengoperasian, dan seberapa sering tangki dibersihkan di antara batch.
Cara Memilih Antara Mixer Entri Bawah dan Mixer Entri Samping
Itu following steps outline a practical way to work through the decision for a specific tank and process.
- Pastikan ukuran dan bentuk tangki, karena tangki penyimpanan curah berdiameter besar cenderung menggunakan mixer masuk samping, sedangkan bejana proses berukuran kecil hingga menengah sering kali lebih memilih mixer masuk bawah.
- Tinjau viskositas produk dan sensitivitas geser, karena formulasi dengan geseran rendah pada produk susu, kosmetik, atau aplikasi bioteknologi biasanya mendapat manfaat dari mixer dengan lapisan bawah.
- Periksa ketersediaan ruang lantai di bawah tangki versus ruang di sepanjang dinding samping tangki, karena hal ini sering kali menentukan gaya pemasangan mana yang praktis secara fisik.
- Pertimbangkan frekuensi pembersihan dan persyaratan higienis, karena mixer dengan saluran masuk bawah sering kali dipilih untuk lingkungan pemrosesan sanitasi yang tertutup.
- Evaluasi kebutuhan akses pemeliharaan, termasuk apakah tangki dapat dengan mudah dikuras untuk diservis atau apakah akses dinding samping eksternal lebih disukai.
- Diskusikan jenis impeler dan detail pemasangannya dengan pemasok peralatan pencampur berkualifikasi yang dapat meninjau batch tertentu, gambar tangki, dan tujuan proses.
Tentang Peralatan Mixer Atas Wuxi: Produsen Mixer Masuk Bawah
Wuxi Top Mixer Equipment Co., Ltd. was established in 2003, with its production base located in the Yangtze River Delta economic zone in Wuxi. As a mixer entri bawah manufacturer , the company focuses on fluid, powder, and slurry mixing equipment, covering research, design, and production for a range of process industries. The organization is structured around dedicated divisions, including a powder and slurry mixing division, a biomass energy and environmental protection division, a food and pharmaceutical division, and a fine chemical mixing division, which allows engineering teams to focus on the specific requirements of each application area.
Itu company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Frequently Asked Questions
| Q1: What is a bottom entry mixer A bottom entry mixer is an industrial mixing device installed through the floor of a tank, with the impeller shaft entering from below rather than through the top or side wall. This design supports direct-drive operation and gentle, low-shear blending in process vessels. | Q2: What is a bottom entry agitator A bottom entry agitator refers to the same category of equipment as a bottom entry mixer, with the agitator shaft and impeller mounted at the tank base. The term agitator is commonly used interchangeably with mixer in process engineering. |
| Q3: How does a bottom entry mixer work Itu motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: What is a bottom mounted mixer used for A bottom mounted mixer is typically used for blending, homogenizing, and helping prevent settling of solids in low to medium viscosity liquids, commonly in dairy, cosmetics, and biotechnology applications. |
| Q5: What are the advantages of a bottom entry mixer Common advantages include a compact footprint, straightforward cleaning access, low-shear mixing for delicate formulations, and compatibility with closed tank systems and reduced headroom needs. | Q6: Where are bottom entry mixers used Ituy are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Q7: Bottom entry mixer versus top entry mixer A top entry mixer enters from above with a longer shaft and roof-mounted support, while a bottom entry mixer enters from the floor with a shorter shaft and reduced headroom requirements. | Q8: Bottom entry versus side entry mixers A bottom entry mixer penetrates the tank floor and suits smaller, gentle mixing needs, while a side entry mixer penetrates the side wall near the bottom and suits large bulk storage tanks. |
| Q9: Is a bottom entry mixer suitable for high viscosity liquids Bottom entry mixers are generally better suited to low and medium viscosity liquids. Higher viscosity products often call for additional impeller and power review alongside this configuration. | Q10: Can a bottom entry mixer suspend solids Yes, a bottom entry mixer can help keep light to moderate density solids suspended, particularly in tanks with rounded or sloped bottoms that support even flow from the impeller near the floor. |
