Panduan Membeli Mixer Entri Teratas: Semua yang Perlu Diketahui Insinyur

Apa sebuah pengaduk Masuk Atas Apakah dan Kapan Insinyur Harus Menentukannya

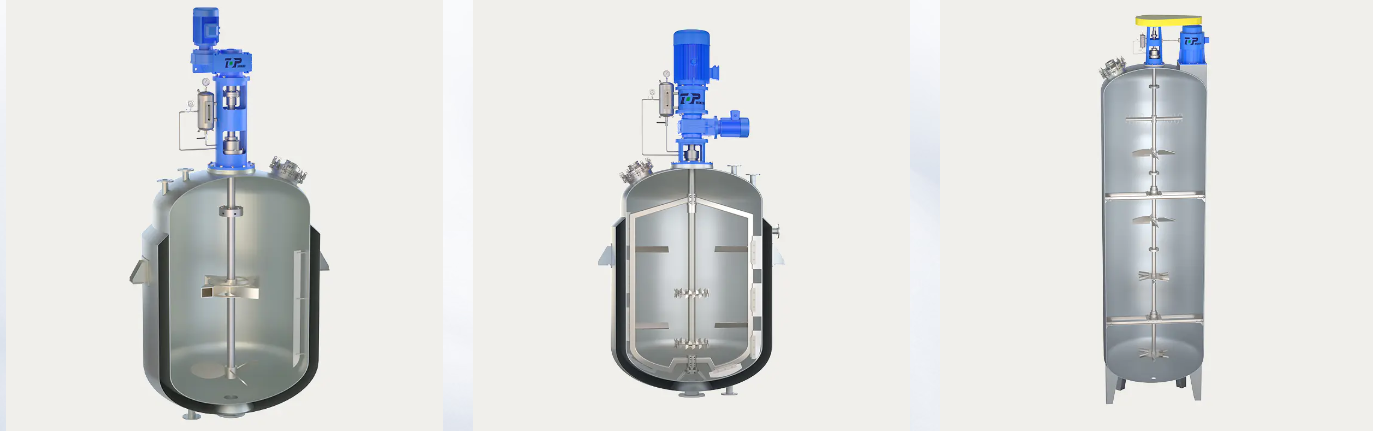

A mixer entri atas adalah rakitan agitator yang dipasang melalui lubang di bagian atas tangki atau bejana , dengan poros vertikal mengalir ke dalam fluida proses dan satu atau lebih impeler terendam dalam cairan. Motor penggerak dan peredam roda gigi berada di atas atap tangki atau di jembatan penyangga, memutar poros dari atas, bukan dari samping atau bawah. Dalam banyak dokumen pengadaan dan lembar data mekanis, peralatan yang sama diberi label mixer umpan atas, sebuah istilah yang menekankan bagaimana aliran material, bubuk, atau aditif sering kali masuk ke bejana dari atas sementara impeller mencampurkan isi di bawahnya.

Bagi para insinyur yang membandingkan konfigurasi agitasi, jawaban singkatnya adalah ini: mixer entri atas umumnya merupakan konfigurasi yang ditentukan ketika tangki menampung lebih dari beberapa ribu liter, ketika proses memerlukan lebih dari satu tahap impeler di sepanjang poros, ketika akses penuh ke dasar tangki diperlukan untuk nozel atau peralatan pembersih lain, atau ketika viskositas fluida dan pemuatan padatan bervariasi dalam rentang yang luas selama siklus batch. pengaduk entri samping dan entri bawah tetap berguna dalam jendela aplikasi yang lebih sempit, namun kelompok entri atas dan umpan atas mencakup bagian terbesar dari pencampuran industri umum, pencampuran tangki penyimpanan, dan tugas agitasi reaktor.

Bagian di bawah ini membahas logika ukuran, pemilihan impeler, pilihan material, praktik pemasangan, dan perencanaan pemeliharaan yang biasanya dibutuhkan para insinyur sebelum menyelesaikan spesifikasi mixer entri atas untuk tangki kimia, bak air limbah, bejana pencampur makanan, atau tangki penyimpanan air curah.

pengaduk Masuk Atas, pengaduk Umpan Atas , dan Ketentuan Terkait Dijelaskan

Dokumen pengadaan untuk peralatan pencampur menggunakan beberapa istilah yang tumpang tindih, dan para insinyur yang baru mengenal suatu proyek terkadang berasumsi bahwa mereka mengacu pada mesin yang berbeda padahal sebenarnya tidak. Tabel di bawah ini merangkum bagaimana terminologi ini umumnya diterapkan pada gambar mekanis, dokumen tender, dan manual pemeliharaan.

Dalam praktiknya, teknisi pembelian akan melihat keempat istilah tersebut digunakan hampir secara bergantian dalam permintaan penawaran harga yang sama. Yang lebih penting daripada labelnya adalah detail mekanis yang mendasarinya: panjang poros, tahapan impeler, jenis segel, dan peringkat flensa pemasangan, yang semuanya dibahas pada bagian berikut.

Cara Kerja Mixer Entri Teratas Industri: Komponen Inti

Mixer kelas atas industri dibuat dari sekumpulan kecil komponen yang berulang di hampir semua ukuran dan aplikasi. Memahami setiap bagian membantu para insinyur membaca lembar data mekanis dengan cepat dan menemukan ketidaksesuaian antara persyaratan proses dan perangkat keras yang diusulkan.

Peredam Motor dan Gigi

Motor menyuplai tenaga rotasi, dan karena proses pencampuran biasanya memerlukan kecepatan poros yang jauh lebih rendah daripada yang dihasilkan motor standar, peredam roda gigi menurunkan kecepatan sekaligus melipatgandakan torsi. Pemilihan peredam adalah salah satu keputusan paling penting dalam keseluruhan perakitan karena torsi, bukan tenaga kuda mentah, yang sebenarnya menggerakkan cairan kental atau sarat padatan.

Poros Mixer dan Kopling

Poros membawa torsi dari peredam ke bawah melalui tangki ke dalam fluida. Panjang poros, diameter, dan jumlah bantalan pendukung semuanya bergantung pada kedalaman cairan dan frekuensi cambuk alami poros di bawah beban. Poros panjang pada tangki tinggi sering kali memerlukan bantalan stabil perantara untuk menghindari resonansi mendekati kecepatan pengoperasian.

Konfigurasi Impeler

Pilihan impeler bergantung pada tujuan pencampuran dan reologi fluida. Jenis yang umum meliputi:

• Turbin sudu bernada untuk pencampuran umum dan suspensi padatan sedang
• Impeler hidrofoil untuk aliran massal yang hemat energi dalam cairan dengan viskositas rendah hingga sedang
• Turbin bilah datar atau turbin gaya Rushton untuk dispersi gas dan tugas geser yang lebih tinggi
• Impeler pita jangkar dan heliks untuk layanan pengaduk tangki dengan viskositas tinggi di mana cairan hampir tidak berpindah dari dinding

Pemasangan Flange dan Segel Poros

Flensa pemasangan memindahkan seluruh berat dan momen lentur mixer ke dalam struktur tangki, sehingga ukuran flensa dan pola baut harus sesuai dengan beban mixer dan desain atap tangki. Segel poros, baik itu segel bibir sederhana, kotak isian, atau segel mekanis, menjaga agar cairan proses tetap tertampung dan mencegah kontaminasi luar masuk ke tangki terbuka.

Memilih Mixer Entri Kanan Atas: Parameter Teknik Utama

Sebelum meminta penawaran, seorang insinyur biasanya mengumpulkan daftar pendek parameter proses. Geometri tangki, viskositas fluida, berat jenis, dan kandungan padatan bersama-sama menentukan torsi dan daya yang perlu dihasilkan oleh mixer entri atas , dan melewatkan salah satu dari keduanya cenderung menghasilkan mesin berukuran terlalu kecil atau terlalu besar.

Seiring bertambahnya volume tangki, daya motor yang dibutuhkan juga bertambah, tetapi tidak dalam garis lurus, karena kapal yang lebih besar biasanya berjalan pada kecepatan poros yang lebih rendah dengan torsi yang secara proporsional lebih tinggi. Bagan di bawah ini menunjukkan referensi teknisi pita daya motor umum saat menentukan cakupan mixer entri atas atau mixer umpan atas terhadap volume tangki.

Gambar 1: Pita referensi umum untuk daya motor mixer entri atas terhadap volume tangki. Daya sebenarnya bergantung pada viskositas, berat jenis, dan pemilihan impeler.

Menyesuaikan Kecepatan Pencampuran dengan Viskositas Cairan untuk Mixer Tangki Viskositas Tinggi

Kecepatan poros dan viskositas fluida bergerak berlawanan arah. Cairan tipis seperti air dapat dicampur secara efektif pada RPM yang relatif tinggi, sedangkan pasta kental dan bubur memerlukan tangki mixer dengan viskositas tinggi yang bekerja pada RPM rendah dengan torsi yang jauh lebih besar untuk menghindari terhentinya rangkaian penggerak atau membebani poros secara berlebihan. Mengalirkan fluida kental terlalu cepat akan membuang-buang energi dan meningkatkan tegangan geser tanpa meningkatkan kualitas campuran, sedangkan mengalirkan fluida encer terlalu lambat akan memperpanjang waktu siklus batch tanpa memberikan manfaat.

Gambar 2: Kecepatan umumnya turun seiring dengan meningkatnya viskositas, itulah sebabnya torsi, bukan kecepatan, menjadi faktor desain pembatas untuk fluida kental.

Dua bilangan tak berdimensi memandu hubungan ini dalam praktik teknik pencampuran: bilangan Reynolds pencampuran, yang membandingkan gaya inersia dengan gaya viskos dalam tangki, dan bilangan daya, yang menghubungkan geometri impeler dengan daya yang ditarik pada kecepatan tertentu. Aliran cenderung tetap laminar pada bilangan Reynolds rendah, yang berarti pita heliks atau impeller jangkar yang bekerja dekat dengan dinding tangki menjadi jauh lebih efektif dibandingkan turbin kecil berkecepatan tinggi yang tidak akan menyentuh zona stagnan.

Aplikasi Industri Top Entry dan Umpan Teratas Mixers

Mixer entri atas dan umpan atas muncul di berbagai industri proses. Pemilihan impeller, seal, dan material spesifik berpindah dari satu aplikasi ke aplikasi berikutnya meskipun konfigurasi pemasangan dasar tetap sama.

Mixer Masuk Teratas untuk Pencampuran Tangki Kimia

Dalam pemrosesan kimia, mixer entri atas untuk tugas tangki kimia biasanya menangani pencampuran reagen, tangki penyesuaian pH, dan bejana reaksi. Ketahanan terhadap korosi dan integritas seal cenderung lebih penting di sini dibandingkan tenaga mentah, karena banyak aliran bahan kimia bersifat agresif terhadap komponen baja karbon standar yang dibasahi.

Mixer Masuk Teratas untuk Pengolahan Air Limbah

Mixer entri atas untuk pengolahan air limbah biasanya dipasang di bak pemerataan, tangki netralisasi, dan tangki takar bahan kimia di pabrik pengolahan. Unit-unit ini biasanya bekerja terus menerus, sehingga ketahanan bantalan dan segel dalam kondisi kerja konstan menjadi faktor pemilihan utama.

Mixer Masuk Atas untuk Pencampuran Lumpur

Pencerna anaerobik dan tangki pengental mengandalkan mixer entri atas untuk pencampuran lumpur guna menjaga padatan tetap tersuspensi dan mencegah stratifikasi. Servis lumpur sering kali menggabungkan viskositas sedang dengan padatan abrasif, sehingga menghasilkan lapisan impeler yang kuat dan jarak bebas poros yang lebih lebar.

Mixer Masuk Atas untuk Penyimpanan Tangki Air

Fasilitas penyimpanan air minum dan air proses menggunakan mixer entri atas untuk aplikasi tangki air terutama untuk mencegah stratifikasi termal dan menjaga sisa disinfektan didistribusikan secara merata ke seluruh volume yang disimpan. Kebutuhan daya di sini biasanya sederhana karena cairan itu sendiri mendekati viskositas air.

Mixer Masuk Teratas untuk Pengolahan Makanan

Mixer kelas atas untuk pengolahan makanan biasanya mengutamakan desain yang higienis, permukaan bagian dalam yang halus, dan bahan yang tahan terhadap siklus pencucian yang sering. Konsistensi batch dan kontrol geser yang lembut sama pentingnya dengan intensitas pencampuran mentah di sektor ini.

Pemilihan Bahan dan Penutup: Baja Tahan Karat dan Pilihan Tahan Ledakan

Mixer Masuk Atas Baja Tahan Karat

Mixer entri atas baja tahan karat umumnya ditentukan setiap kali cairan proses bersifat korosif, asin, atau memerlukan permukaan akhir yang higienis. Jalur pengolahan makanan dan minuman, produk antara farmasi, dan bahan kimia halus cenderung menggunakan komponen yang dibasahi dengan bahan tahan karat karena produk tersebut tahan terhadap siklus pencucian dan pembersihan di tempat yang sering dilakukan tanpa degradasi permukaan.

Mixer Masuk Atas Tahan Ledakan

Mixer entri atas tahan ledakan menggunakan penutup motor yang disegel dan diberi nilai yang dirancang untuk menampung potensi sumber penyulutan saat mixer beroperasi di area yang menangani pelarut yang mudah terbakar, debu yang mudah terbakar, atau atmosfer berbahaya lainnya. Insinyur yang bekerja pada proyek-proyek ini biasanya mengoordinasikan pemilihan enclosure dengan studi klasifikasi area pabrik pada awal tahap desain, karena tipe enclosure mempengaruhi ukuran rangka motor dan pengaturan pemasangan.

Membandingkan Jenis Pemasangan: Mixer Entri Atas, Entri Samping, dan Entri Bawah

Memilih antara tipe pemasangan adalah salah satu keputusan paling awal dalam tata letak sistem pencampuran. Mixer entri atas industri umumnya menawarkan fleksibilitas terluas dalam ukuran tangki dan tugas proses, itulah sebabnya mixer ini tetap menjadi pilihan default untuk sebagian besar spesifikasi mixer industri tugas berat, meskipun konfigurasi entri samping dan entri bawah masih lebih sesuai dengan tata letak tertentu di beberapa pabrik.

Gambar 3: Perbandingan relatif antara lima faktor praktis, yang diberi skor berdasarkan skala referensi teknik umum yang terdiri dari lima poin, bukan standar tetap.

Mixer entri samping dapat disesuaikan dengan tangki terbuka yang sangat besar di mana poros entri atas harus terlalu panjang, dan mixer entri bawah kadang-kadang cocok untuk situasi ruang kepala yang sempit. Meski begitu, susunan agitator yang dipasang di atas biasanya lebih unggul jika akses pemeliharaan dan keandalan penyegelan dipertimbangkan bersamaan dengan kinerja pencampuran, karena komponen penggerak tetap berada di atas garis cairan dan dapat dijangkau tanpa menguras bejana.

Perencanaan Pemeliharaan dan Keandalan untuk Top Mounted Mixers

Perencanaan keandalan untuk mixer yang dipasang di atas umumnya berpusat pada tiga titik keausan: segel poros, pelumasan peredam roda gigi, dan perangkat keras pelengkap impeler. Kondisi segel biasanya menjadi hal pertama yang diperiksa pada pemeriksaan terjadwal , karena segel yang rusak sering kali muncul sebagai rembesan cairan di sekitar flensa pemasangan jauh sebelum gejala drive train muncul.

Gambar 4: Titik referensi interval inspeksi umum, disesuaikan dalam praktiknya berdasarkan siklus kerja, sifat abrasif fluida, dan pengoperasian berkelanjutan versus pengoperasian terputus-putus.

Tugas berkelanjutan dalam layanan air limbah atau lumpur cenderung memperpendek interval ini dibandingkan dengan tangki batch yang terputus-putus, dan kandungan padatan abrasif mempercepat keausan lapisan impeler dan poros, apa pun jenis pemasangannya. Mencatat tren getaran dan kondisi oli kotak roda gigi dari waktu ke waktu memberikan peringatan dini sebelum segel atau bantalan benar-benar rusak.

Pedoman Pemasangan Sistem Mixer Industri Tugas Berat

Kualitas instalasi memiliki efek langsung pada keandalan jangka panjang untuk mixer industri tugas berat apa pun, dan sebagian besar masalah lapangan disebabkan oleh salah satu langkah berikut yang terburu-buru atau dilewati selama commissioning.

1. Pastikan atap tangki atau struktur pendukung dapat memikul beban statis penuh ditambah momen lentur yang dihasilkan selama pengoperasian, bukan hanya berat kering mixer.
2. Verifikasi keselarasan poros antara keluaran peredam roda gigi dan kopling poros mixer sebelum bejana diisi, karena ketidaksejajaran di bawah beban jauh lebih sulit untuk diperbaiki nantinya.
3. Periksa jarak bebas impeler dari dinding tangki dan dasar tangki terhadap toleransi gambar, terutama pada kapal dengan sekat atau kumparan internal.
4. Kencangkan semua baut flensa pemasangan sesuai urutan dan nilai yang ditentukan, bukan mengencangkannya dalam sekali lintasan di sekeliling flensa.
5. Jalankan pengujian tanpa beban awal untuk memastikan arah putaran dan memeriksa cambuk poros sebelum memasukkan cairan proses.
6. Catat getaran dasar dan pembacaan penarikan saat ini setelah mixer berjalan dalam kondisi proses normal, karena angka-angka ini menjadi titik referensi untuk pemeriksaan pemeliharaan di masa mendatang.

Dukungan struktural memerlukan perhatian khusus pada proyek retrofit, dimana atap tangki yang sudah ada dirancang untuk agitator yang lebih ringan atau tanpa agitator sama sekali mungkin memerlukan perkuatan sebelum mixer yang dipasang di bagian atas yang lebih besar dapat dipasang dengan aman.

Bekerja Dengan Produsen Mixer Entri Teratas

Memilih produsen mixer terkemuka melibatkan lebih dari sekadar membandingkan lembar data dengan persyaratan proses. Dukungan teknik selama fase spesifikasi, kemampuan untuk memodelkan geometri tangki non-standar, dan akses terhadap pengalaman penerapan di berbagai industri semuanya menentukan seberapa baik kinerja peralatan akhir setelah mencapai lapangan.

Wuxi Top Mixer Equipment Co., Ltd. adalah salah satu contoh produsen agitator industri dengan tim teknik khusus yang mencakup peralatan pencampur cairan, bubuk, dan bubur. Didirikan pada tahun 2003 dengan basis produksi di Wuxi, di kawasan industri Delta Sungai Yangtze, perusahaan ini mengatur pekerjaannya di beberapa divisi aplikasi, termasuk pencampuran bubuk dan bubur, energi biomassa dan perlindungan lingkungan, pemrosesan antara makanan dan farmasi, serta pencampuran bahan kimia halus. Struktur divisi semacam ini umum terjadi di antara produsen yang melayani basis pelanggan yang luas, karena geometri impeler, jenis segel, dan pemilihan material sangat berbeda antara tangki pencampur makanan dan reaktor kimia halus.

Ketika para insinyur mengevaluasi produsen mixer kelas atas, beberapa pertanyaan praktis cenderung muncul di awal percakapan: dapatkah produsen memodelkan kecepatan kritis poros untuk ketinggian tangki yang tidak standar, dapatkah mereka mencari bahan impeller yang cocok dengan kimia fluida yang tidak biasa, dan dapatkah mereka mendukung commissioning dan pemecahan masalah setelah unit dipasang. Produsen dengan pengalaman di sektor kimia, pengolahan air, makanan, dan biomassa umumnya memiliki kerangka acuan yang lebih luas terhadap pertanyaan-pertanyaan ini dibandingkan pemasok yang bekerja dari satu konfigurasi katalog.

Pertanyaan yang Sering Diajukan

• Q1: Apa itu mixer entri atas

  A: Ini adalah agitator yang dipasang melalui bagian atas tangki, dengan poros dan impeller memanjang ke bawah ke dalam fluida proses sementara motor dan peredam tetap berada di atas bejana.

• Q2: Bagaimana cara kerja mixer entri atas

  A: Motor menggerakkan peredam roda gigi yang menurunkan kecepatan dan meningkatkan torsi, memutar poros vertikal yang terhubung ke satu atau lebih impeler yang menciptakan pola aliran di dalam tangki untuk mencampur atau menangguhkan isinya.

• Q3: Apa itu mixer umpan atas

  J: Istilah ini menggambarkan konfigurasi pemasangan di atas yang sama, sering kali digunakan ketika proses melibatkan pemberian aliran bubuk, aditif, atau cairan ke dalam bejana dari atas sementara impeler mencampurkan campuran.

• Q4: Apa yang dimaksud dengan agitator industri

  J: Ini adalah istilah umum untuk peralatan yang menciptakan gerakan di dalam tangki atau bejana untuk mencampur cairan, menangguhkan padatan, atau mempertahankan suhu dan komposisi yang seragam di seluruh proses.

• Q5: Apa itu agitasi tangki

  J: Agitasi tangki mengacu pada proses mekanis menciptakan aliran di dalam bejana, biasanya melalui impeler yang berputar, untuk mencapai pencampuran, suspensi, perpindahan panas, atau keseragaman reaksi.

• Q6: Bagaimana cara memilih mixer entri atas yang tepat untuk tangki saya

  J: Mulailah dengan geometri tangki, viskositas fluida, berat jenis, dan kandungan padatan, lalu sesuaikan torsi dan jenis impeller dengan parameter tersebut sebelum memilih daya motor dan konfigurasi seal.

• Q7: Apa perbedaan antara mixer entri atas dan mixer entri samping

  J: Mixer entri atas dipasang melalui tangki atas dengan penggerak di atas garis cairan, sedangkan mixer entri samping dipasang melalui dinding tangki dekat bagian bawah, yang sesuai dengan tata letak tangki terbuka besar tertentu.

• Q8: Dapatkah mixer entri atas menangani cairan dengan viskositas tinggi

  J: Ya, dengan impeler yang tepat seperti desain jangkar atau pita heliks dan ukuran peredam roda gigi untuk kecepatan rendah dan torsi tinggi, konfigurasi mixer tangki dengan viskositas tinggi dapat menangani cairan kental secara efektif.

• Q9: Industri apa yang menggunakan mixer kelas atas

  A: Pemrosesan kimia, pengolahan air limbah, pencernaan lumpur, penyimpanan air, pengolahan makanan dan minuman, dan fasilitas energi biomassa semuanya umumnya menggunakan mixer top entry dan top feed.

• Q10: Seberapa sering mixer entri atas harus diservis

  J: Interval pemeriksaan bervariasi menurut siklus kerja dan sifat abrasif fluida, namun banyak unit tugas kontinu yang diperiksa dalam siklus kira-kira enam hingga dua belas bulan, dengan kondisi oli segel dan kotak roda gigi sebagai titik pemeriksaan utama.

• Q11: Apakah produsen mixer papan atas menawarkan desain khusus

  J: Banyak produsen, termasuk Wuxi Top Mixer Equipment Co., Ltd., bekerja sama dengan para insinyur untuk memodelkan geometri tangki non-standar dan menyesuaikan panjang poros, jenis impeler, dan konfigurasi segel di sekitar proses tertentu.

• Q12: Apa peran peredam roda gigi pada agitator yang dipasang di atas

  J: Peredam roda gigi mengubah kecepatan motor menjadi kecepatan poros yang lebih rendah dan torsi yang lebih tinggi yang dibutuhkan sebagian besar tugas pencampuran, dan peringkatnya sangat menentukan berapa banyak beban yang dapat ditangani oleh mixer dalam servis.
